控制柜根據結構分為主回路部分、控制回路部分、外接附件部分。
1、主回路:指電源輸入經過斷路器、啟動裝置、接觸器主觸頭、熱繼電器主回路到輸出端子的回路
2、控制回路:從信號接收到完成接觸器接通或分析的控制電路、保護電路以及顯示電路;
3、外接附件:電接點壓力表、溫度表、壓力開關,液位浮球等為實現自動工作方式的信號元件。

4、結構特征消防泵控制設備采用控制器控制方式，手動控制優先，自動控制時消防信號自動啟泵。設計靈活且可靠。
5、消防控制柜具有著無壓巡檢功能，水泵轉速低，水泵不排水，水系統不對管網加壓，不需擔心管網和噴嘴破裂，有防壓保護措施。
6、消防控制柜的定期自動檢查時間周期和檢查時間可在現場手動設定，檢驗時間間隔可調整0-720小時，檢驗時間可調整0-20分鐘。
7、消防控制柜的檢查執行機構為低速驅動泵組，不可能對泵發生了機械沖擊，尤其是大型動力消防泵。
8、消防控制柜符合GA30.2-2002強制性標準，是通過了我國消防電子質檢檢驗報告的。
9、消防控制柜采用微電腦控制技術，技術先進，穩當性高，功能強，操作簡單。
10、消防控制柜的檢查執行機構為低速驅動泵組，不足以對泵發生機械沖擊，尤其是大型動力消防泵。

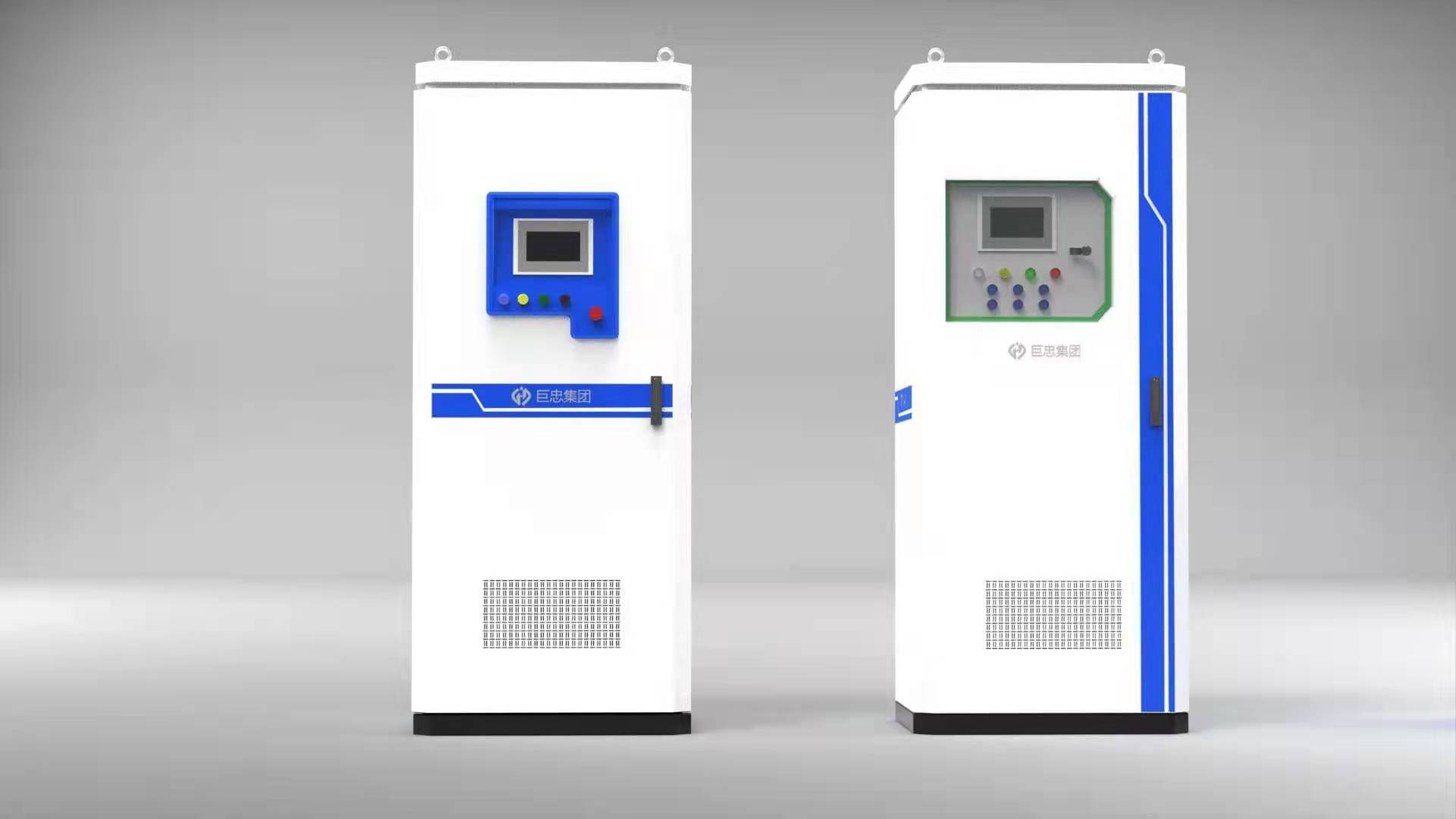

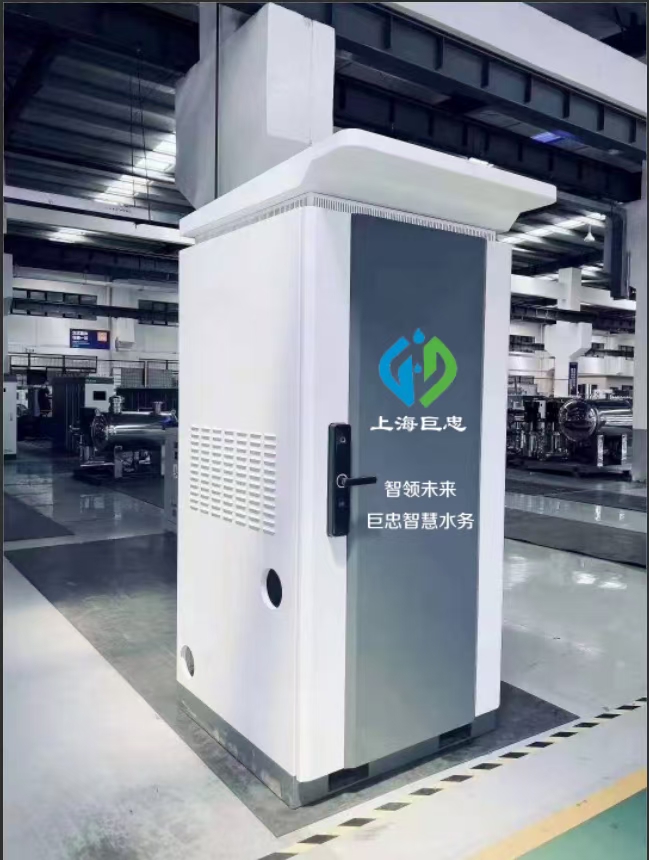

水泵自動化控制柜是巨忠水務充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。該控制柜具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示。還具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。JUZ系列 水泵控制柜內在質量?jī)?yōu)良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶.
